Kenwood TS-440

Kenwood TS-440 com 888888 no display e completamente inoperante

Depois de alguns testes desconfiei da eprom

acabei por a retirar e depois da inserir o radio ficou OK

Reparei que o socket estava todo oxidado então resolvi troca-lo para

não haver problemas futuros.

 Apesar de ter encontrado na NET um service boletim que recomenda

a solda da eprom directa na Bord pessoalmente não acho boa ideia

uma eprom soldada directa...

socket retirado

Novo socket já soldado

Aproveitei para ler a eprom e guardar o ficheiro

Os primeiros Testes em RX

~

Teste de Transmissão

100Watts

President Lincoln MRF455 Mods

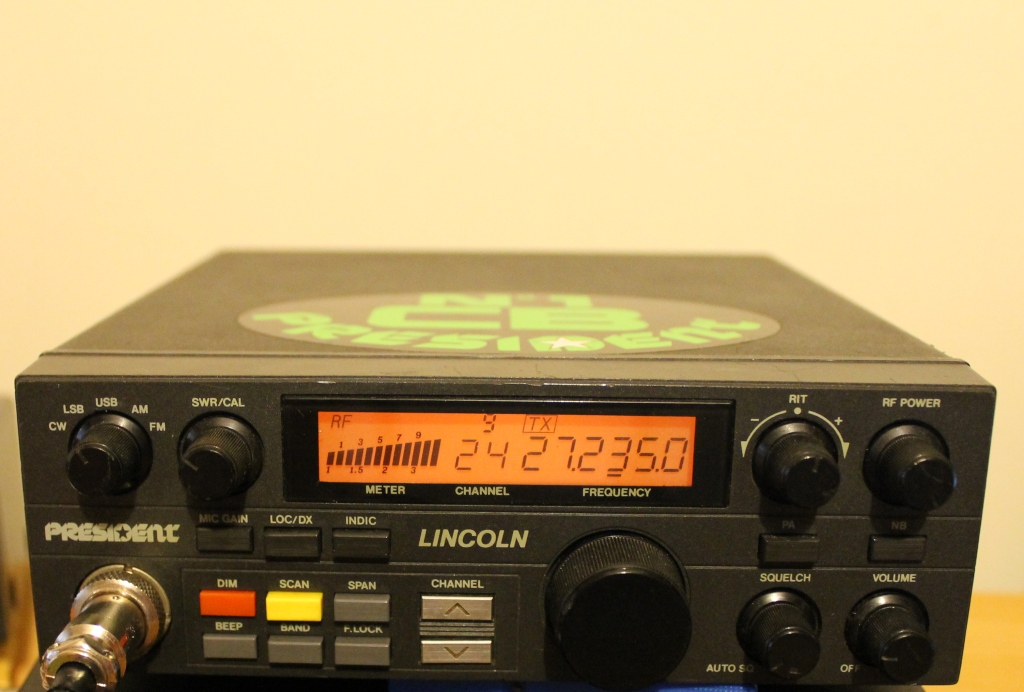

President Lincoln não liga

Disseram me que foram trocados varias vezes os fusíveis

e possivelmente não foram os adequada-dos, isto se não se lembraram de meter

prata de tabaco ou coisa do género

(presumo que tenha sido uma inversão de polaridade)

Díodo de protecção   já retirado

Transístor MRF477 Rachado

Não há duvidas

Foram retirados alguns componentes com o intuito de alterar

o Lincoln para transístor Mosfet  mas os resultados foram muito maus...5 Watts PEP

Suprimindo a L136 ficamos com cerca de 10 Watts PEP

mas mesmo assim o audio em AM não era dos melhores...

Ainda vou tentar mais tarde com outro transístor Mosfet

e alterar o drive também para Mosfet...

Então parti para a solução já conhecida e adoptada pela President nas

ultimas series deste Modelo embora com uma placa adaptadora...

Foi inserido um díodo de protecção

Finalmente de volta á vida

Magnum Delta Force Mosfet

Magnum Delta Force Mosfet by CT2GGX





 Aqui Mostro o seu interior





Como hoje em dia é difícil arranjar (2sc1969) de boa qualidade

Resolvi estudar o esquema e alterar o andar final para tecnologia Mosfet





Os 2SC1969 e todos os componentes já retirados





Resolvi fazer algo inovador um sistema de amplificação hibrido

mantendo o drive Bipolar e os Finais Mosfet





Já todo o material no lugar, foram aproveitadas as furações

dos componentes originais e não há nenhum componente

pendurado do lado das soldas



Depois da corrente de repouso do drive e tensão de Gate Ajustadas

O resultado foi espetacular 45 Watts PEP



Claro que não deixei o radio ir assim pois acho que não tem estrutura para isso

Recomendo 25 Watts PEP



Conversao do programador de eprom TL866CS em TL866A

 com porta ICSP ( in circuit serial programmer )



Programação de chips no circuito ( sem dessoldar )



A versão TL866CS traz a porta ICSP bloqueada pois esta versão

é mais barata que o TL866A

Após alguma pesquisa descobri que não bastava soldar o conetor da porta

mas era necessário flashar o programador com um novo firmware

http://www.eevblog.com/forum/blog/eevblog-411-minipro-tl866-universal-programmer-review/msg339823/#msg339823

Créditos para Radioman



Arranjei a ficha original para um acabamento Profissional

Agora é só soldar

Devido ao generoso espaço entre as duas placas nao é necessario separalas para

enserir a ficha o que torna a operaçao bastante façil

Resultado final sem qualquer difernça da versao original TL866A



UPgrade ao Frequencimetro Goldstar/LG FC2130U



Instalação de TCXO de alta estabilidade 0,3ppm

Frequencímetro FC2130U

 TCO original ainda instalado (5ppm)

Forma de onda do TCO Original

Novo TCXO Já instalado (0.3ppm)

 Forma de onda do novo TCXO (0.3ppm)
não é uma sinusoidal perfeita mas quase...
Bastante melhor que o original!

Já parcialmente montado

Primeiros testes
Frequência de referência do TS2000

Passar de um cristal de 5ppm para um TCXO de 0.3ppm
Notei uma grande diferença relativamente á estabilidade mesmo com oscilações
da temperatura ambiente fica muito estável não variando de frio para quente...

Está muito mais estável e preciso agora talvez necessite de uma calibração em laboratório
mas pelos comparações que fiz não me parece nada mal para já.
